Кабель монитора испытания CCTV TFT-LCD и уровень видеосигнала камеры управления PTZ



Кабель монитора испытания CCTV TFT-LCD и камера 480x320 RGB управления PTZ





Быстрая деталь:



Новый тестер CCTV начат для приобъектных установки и обслуживания камеры IP, сетноого-аналогов прибора камеры и сети, с видео-дисплей, управлением PTZ, выходом DC12v силой, тональнозвуковым испытанием, адвокатским сословием цвета генератор, данные по RS 485 ища и испытание кабеля, которые эти же к предыдущим моделям. Новые начатые функции включают испытание электропитания POE, испытание ПИНГА, развертку IP-адреса, видео- снимок, показатель видео, увеличение изображения, фликер порта, светильник etc. СИД новый тестер также строил в испытании кабеля TDR, который специализирован конструировал для испытания кабеля BNC в системе мониторинга обеспеченностью. Эта функция может точно измерить точку разрыва непрерывности кабеля BNC и кабеля сети и закоротить положение. Новый тестер конструированный с легкими деятельностью и удобоносимостью делает его простой для техника или установителя cctv для того чтобы установить и поддержать системы CCTV, улучшающ эффективность работы путем уменьшение времени в поле.





Характеристики:



— 1. полн-взгляд TFT-LCD 3,5 дюймов, 480 (RGB) x320

2. потребление — низкое, работа на 11 час

3. Меню — OSD, английский язык, китаец и другие языки опционные

4. Яркость экрана LCD —/сатурация контраста/цвета регулируемая

5. — автоматически определяет и приспосабливает видео- режим — NTSC и ПРИЯТЕЛЯ

6. Увеличенный colorbar генератор, путем получать видео- адвокатское сословие цвета для того чтобы испытать видео- канал передавайте ли нормально

7. Micro SD — подвижной

9. Светильник СИД —, легкий для того чтобы работать на ноче

10. Ключи кратчайшего пути — определяемые пользователем (F1 и F2)

сигнал 10x, видеоизображение — 11. можно увеличивать для того чтобы осмотреть детали, легкие для использования

12. Снимок — и сохраняет настоящее изображение как архив JPG в карточке SD

13. Испытание ПИНГА —, камера IP испытания или порт сети стандарта Ethernet других приборов сети ли работа нормально, и IP-адрес ли прав

14. Развертка IP-адреса —, быстро ищет IP-адрес для соединенной камеры IP и других приборов сети

15. Измерение напряжения тока POE —, испытывает напряжение тока переключателя PoE к камерам IP, беспроволочному прибору AP и другим приборам PD

16. Фликер порта прибора —, легкий для того чтобы найти соединенный порт переключателя PoE путем посылка специальных сигналов, соединенный порт PoE мелькнет на специальной частоте.

— 17. Монитор соединения; IP-адрес установки проверите ли занятый

— 18. Точка разрыва непрерывности TDR и измерение короткого замыкания (кабель BNC, кабель etc сети)

19. Развертка адреса — PTZ, ищет вверх по удостоверению личности камеры PTZ.

20. Кабель сети — и кабель телефона испытание, показывают последовательность соединения и никакого

кабеля LAN

— 21. Multi-протокол. Поддерживает больше чем 30 протоколов PTZ. Как PELCO-P, PELCO-D,

SAMSUNG

22. Поддержка RS232/RS485/RS422, тариф 600 | 115200bps регулируемое

23. Батарея полимера иона лития —. Прибор использует предварительные регулятор мощности и цепь предохранения

— 24. Покажите данные и изображение внутри на экране в тоже время.

— 25. Легкий для пользы что поезд почти ненужен





Функция:



1. Испытание уровня видеосигнала

Испытайте амортизацию прочности видеосигнала, более длинний кабель видеосигнала причинит изображение быть тускл, и уменьшает динамический диапазон изображения, видеосигнал слишком сильн, он причинит фактически тень, и уменьшает сметливость изображения.

 Он также может реальн-дисплей видео- ровное значение, если из ряда, извещения будет дисплеем в экране.



2. Регулятор PTZ

Покажите видеоизображения входного сигнала. Приготовьте/наклон блок P/T и просигнальте внутри вне изображение. Настроьте контролируя параметры как протокол, порт связи, скорость передачи информации в бодах, удостоверение личности PTZ, лоток/скорость наклона; положение комплекта и preset звонока



3. Увеличенный генератор адвокатского сословия цвета

Видео- производить, генератор адвокатского сословия цвета multi-системы PAL/NTSC видео- (8-система switchable, передает/получает 8-систему цветастую представляет). Путем получать видео- адвокатское сословие цвета для того чтобы испытать видео- канал передавайте ли нормально. И судья ли цвет различн, из-за затухания передачи или взаимодействия, его соответствующих для видео- передачи полевых испытаний, как оптически видео- передатчик и приемник, видео- кабель etc.

Новое адвокатское сословие цвета функции может испытать изображение ли перенос.

Испытание адвокатского сословия цвета (красный, зеленый, голубой, белый, чернота) монитор имейте ли белое или черное многоточие etc.



4. Сила выхода DC12V 1A

Приведите камеру в действие с выходной мощностью DC12V (1A) от тестера. Полезно для демонстрации и испытания когда электропитание не доступно.





Спецификация:



Модель		ТЕСТЕР HVT-2601 CCTV HVT (6-ое поколение)
Видео- испытание
Режим сигнала		NTSC/PAL (автомобиль приспосабливается)
Дисплей		3,5 дюйма цифровое TFT-LCD, 480 (RGB) разрешение x 320
Регулировка LCD		Яркость, контраст, сатурация регулируемая
Видео IN/OUT		1 входной сигнал канала BNC & 1 выход канала
Режим выходного видеосигнала		1,0 Vp-p
Видео- ровное испытание
Ровное испытание		Видеосигналы измеренные в ЯРОСТИ или mV
Регулятор PTZ
Сообщение		Поддержка RS232 и RS485
Протокол PTZ		Совместимый с больше чем 30 протоколами как PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, etc.
Скорость передачи информации в бодах		600,1200,2400,4800,9600,19200,57600,115200bps
Поколение видеосигнала
Генератор адвокатского сословия цвета		Выход один видеосигнал адвокатского сословия цвета канала PAL/NTSC для испытывая кабеля монитора или видео. (красный, зеленый, голубой, белый и черный цвет)
ИСПЫТАНИЕ КАБЕЛЯ UTP
Испытание кабеля UTP		Испытайте состояние кабельного соединения UTP и покажите в экране. Прочитайте номер коробки испытания.
Выходная мощность DC12V 1A
Выходная мощность DC12V		Сила выхода DC12V1A для камеры
Тональнозвуковое испытание входного сигнала
Тональнозвуковое испытание входного сигнала		испытайте приемистость и другие звуковые оборудования на начале
Анализ данных RS485
Монитор данных		Захваты и анализируют данные по команды от механизма управления
сигнал 10 x изображения
Сигнал изображения 10x		дисплей и видео изображения сигнала 10x вне
Фотоснимок, показатель видео, рекордное воспроизведение
Фотоснимок		снимок и сохраняет настоящее изображение как архив JPG
Показатель видео		Показатель и хранение видео архив
Рекордное воспроизведение		Для того чтобы осмотреть хранение храньте в карточке SD
Перенесите фликер
Перенесите фликер		Найдите соединенный порт POE быстро.
Развертка IP, монитор соединения, испытание ПИНГА
Развертка IP		Узнайте соединенную камеру IP или другой IP-адрес оборудования сети быстро.
Соедините монитор
Соедините монитор		Проверите IP-адрес занимает ли
ПОШЛИТЕ ИНФОРМАЦИОННЫЕ ПАКЕТЫ испытание
ПОШЛИТЕ ИНФОРМАЦИОННЫЕ ПАКЕТЫ испытание		Камеру IP или порт сети стандарта Ethernet другого оборудования сети испытайте ли работа нормально, и проверите IP-адрес
Тестер POE
Тестер POE		Покажите напряжение тока электропитания и положения кабельного соединения
Тестер TDR
Тестер TDR	измерение точки прерывания и короткого замыкания (кабель BNC, кабель телефона)
СИЛА
Переходника силы	DC 5V (1.5A)
Батарея	Встроенная батарея полимера лития 3.7V, 3000mAh
Перезаряжаемые	После поручать час 3-4, рабочее временя продолжает 11 час
Низкое потребление	Энергосберегающая технология, дисплей иконы батареи в реальном масштабе времени
Параметр
Установка деятельности	Английский язык/китаец и другое меню языков OSD
Автомобиль	5-60 (минуты)
Keytone	Включено-выключено
Дженерал
Работая температура	-10℃---+50℃
Работая влажность	30%-90%
Вес размера	194mm x 112mm x 48mm/540g

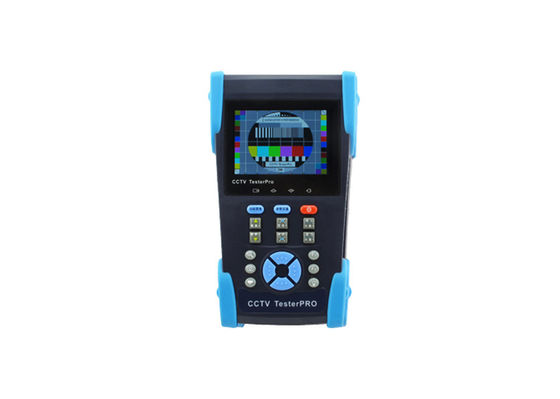

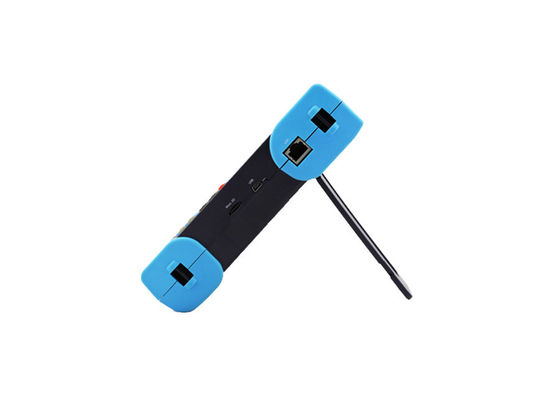

Изображение продукта:
